滾動軸承振動監測：測點布置與信號類型選擇
在工業設備中，滾動軸承作為核心旋轉支承部件，其運行狀態直接影響設備的整體可靠性與穩定性。振動分析憑借其高效性和非侵入性，已成為評估滾動軸承健康狀態的關鍵技術手段。
一、 振動測量方向定義
設備運行產生的振動存在于三維空間（X, Y, Z方向）。針對由滾動軸承支承的旋轉軸系，其振動可分解為：
軸向振動 (Axial Vibration)：沿軸中心線方向（通常為Z方向）。skf軸承官方旗艦店
徑向振動 (Radial Vibration)：位于垂直于軸線的平面內。該平面內的振動通常需測量兩個相互正交的方向（例如，水平方向X與垂直方向Y），以完整表征軸承在該平面的振動狀態。進口軸承有哪些品牌
因此，對一個軸承振動狀態最完整的描述需要包含一個軸向振動和兩個正交的徑向振動分量。然而，工程實踐中常基于設備結構對稱性或監測目標，簡化為監測一個軸向和一個徑向（通常選擇承載較大或更易安裝的方向）振動分量。SKF骨架油封
二、 傳感器安裝規范

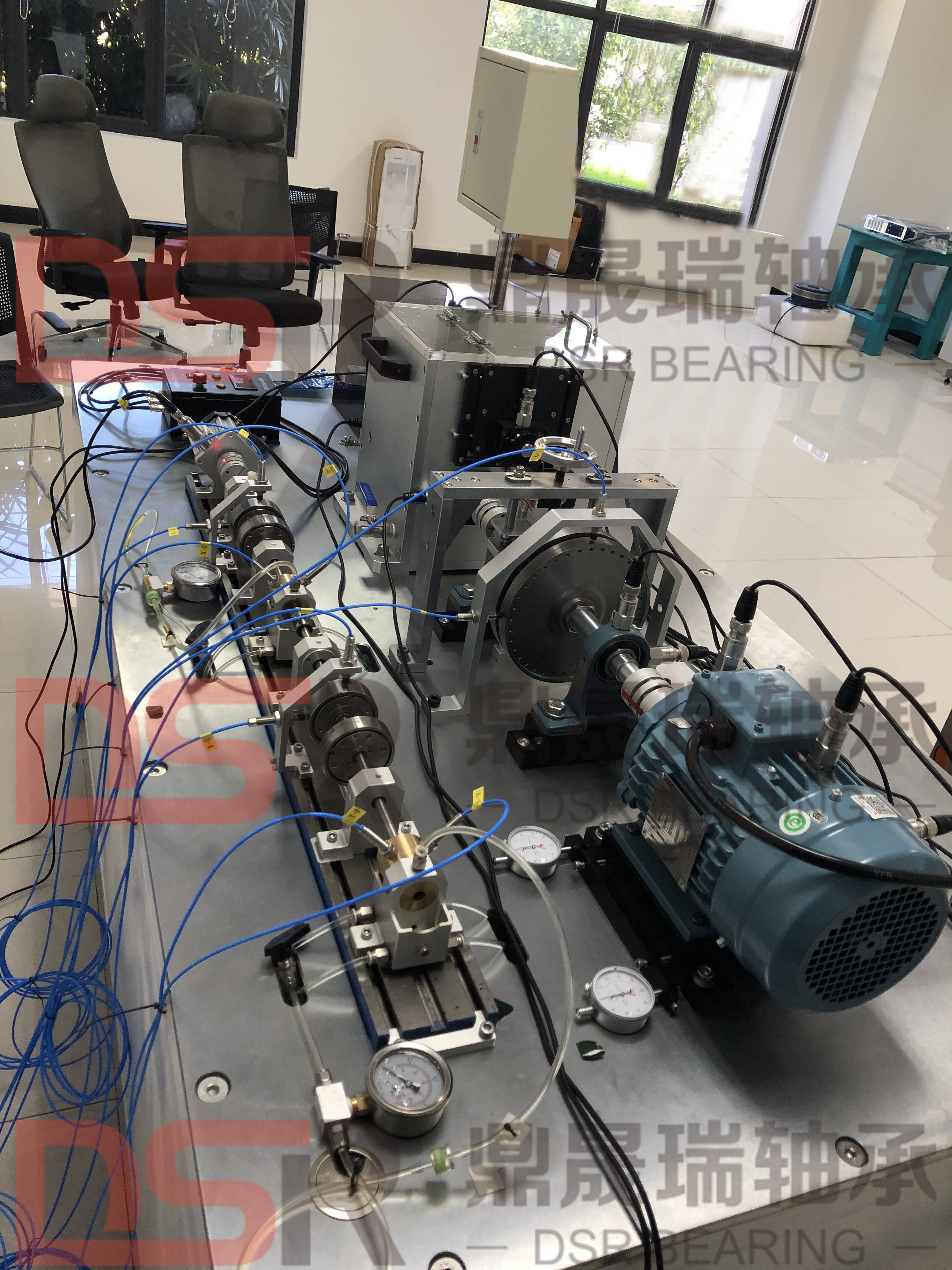

對于典型的電機等旋轉機械，其轉子由兩個軸承支承（即兩個軸承測點）。若需監測各軸承狀態，應在每個軸承座相應方向安裝振動傳感器。傳感器的安裝位置對測量信號質量至關重要：
核心原則：最小化傳輸路徑。傳感器應盡可能靠近被測軸承的外圈（對于內圈旋轉的軸系）。理想安裝位置距離軸承外圈安裝面 ≤ 10mm。
關鍵影響：安裝距離增大導致：
振動信號在傳遞路徑中衰減和失真加劇。
非目標振源（如結構共振、其他部件振動）的干擾信號混入比例增加。
監測信號的信噪比（Signal-to-Noise Ratio, SNR）顯著下降，不利于后續分析與診斷。
因此，嚴格遵循傳感器安裝規范是確保振動監測數據有效性與準確性的基礎。
三、 振動信號類型選擇依據
振動監測可獲取位移、速度、加速度三種基本物理量信號。其適用性主要取決于設備的工作轉頻（Rotational Frequency, FR）：
位移信號 (Displacement)：
物理意義：表征振動體相對于平衡位置的偏移量（振幅）。
適用場景：低轉速設備（FR < 10 Hz），如大型低速磨機、水輪發電機組、低速風機等。
工程意義：在低速工況下，相對位移的峰峰值（Peak-to-Peak Value）是評估軸承松動、不對中、大質量部件失衡等故障的關鍵指標，它直接關系到構件承受的周期性應力幅值及可能的機械干涉風險。因此，位移信號分析重點關注峰峰值。
速度信號 (Velocity)：
物理意義：表征振動位移對時間的變化率（振動速率）。
適用場景：中速設備（10 Hz ≤ FR ≤ 1 kHz），如電機、泵、齒輪箱、中速風機等。
工程意義：速度信號的有效值（Root Mean Square Value, RMS）與振動能量直接相關，是衡量振動烈度（Vibration Severity）的國際通用標準。它對軸承磨損、潤滑不良、轉子不平衡、不對中等常見中頻故障敏感度較高。因此，速度信號分析主要采用有效值（RMS） 作為評估依據。
加速度信號 (Acceleration)：
物理意義：表征振動速度對時間的變化率（振動沖擊強度）。
適用場景：高速及沖擊性振動（FR > 1 kHz），如高速壓縮機、渦輪機械、齒輪嚙合沖擊、滾動軸承早期損傷（如點蝕、剝落）等。
工程意義：加速度信號對高頻沖擊成分極為敏感。其峰值（Peak Value）反映了瞬態沖擊力的最大值，是診斷軸承表面損傷、齒輪斷齒等產生沖擊型故障的關鍵指標。因此，加速度信號分析重點關注峰值，并常結合頻譜分析（FFT）、包絡分析（Envelope Demodulation）等技術提取故障特征頻率。
結論
滾動軸承的振動監測是一項系統工程，其有效性依賴于對測量方向、傳感器安裝位置與信號類型的合理選擇。本文系統闡述了：
三維振動方向的分解（軸向與徑向）及其工程簡化原則。
傳感器安裝的核心要求（靠近軸承、≤10mm）及其對信號質量（信噪比）的決定性影響。
位移（峰峰值，FR<10Hz）、速度（有效值RMS，10Hz≤FR≤1kHz）、加速度（峰值，FR>1kHz）三種基本振動信號類型的物理意義、適用工況及核心分析參數。
精確的振動監測與分析是實施設備預測性維護（Predictive Maintenance, PdM）的核心技術，能夠顯著提升故障早期預警能力，優化設備運行效率，延長關鍵部件使用壽命。隨著傳感技術、信號處理算法及人工智能的發展，振動分析的智能化與精準化水平將持續提升，為工業設備的安全可靠運行提供更強有力的保障。
一、 振動測量方向定義
設備運行產生的振動存在于三維空間（X, Y, Z方向）。針對由滾動軸承支承的旋轉軸系，其振動可分解為：
軸向振動 (Axial Vibration)：沿軸中心線方向（通常為Z方向）。skf軸承官方旗艦店
徑向振動 (Radial Vibration)：位于垂直于軸線的平面內。該平面內的振動通常需測量兩個相互正交的方向（例如，水平方向X與垂直方向Y），以完整表征軸承在該平面的振動狀態。進口軸承有哪些品牌
因此，對一個軸承振動狀態最完整的描述需要包含一個軸向振動和兩個正交的徑向振動分量。然而，工程實踐中常基于設備結構對稱性或監測目標，簡化為監測一個軸向和一個徑向（通常選擇承載較大或更易安裝的方向）振動分量。SKF骨架油封
二、 傳感器安裝規范
對于典型的電機等旋轉機械，其轉子由兩個軸承支承（即兩個軸承測點）。若需監測各軸承狀態，應在每個軸承座相應方向安裝振動傳感器。傳感器的安裝位置對測量信號質量至關重要：
核心原則：最小化傳輸路徑。傳感器應盡可能靠近被測軸承的外圈（對于內圈旋轉的軸系）。理想安裝位置距離軸承外圈安裝面 ≤ 10mm。
關鍵影響：安裝距離增大導致：
振動信號在傳遞路徑中衰減和失真加劇。
非目標振源（如結構共振、其他部件振動）的干擾信號混入比例增加。
監測信號的信噪比（Signal-to-Noise Ratio, SNR）顯著下降，不利于后續分析與診斷。
因此，嚴格遵循傳感器安裝規范是確保振動監測數據有效性與準確性的基礎。
三、 振動信號類型選擇依據
振動監測可獲取位移、速度、加速度三種基本物理量信號。其適用性主要取決于設備的工作轉頻（Rotational Frequency, FR）：
位移信號 (Displacement)：
物理意義：表征振動體相對于平衡位置的偏移量（振幅）。
適用場景：低轉速設備（FR < 10 Hz），如大型低速磨機、水輪發電機組、低速風機等。
工程意義：在低速工況下，相對位移的峰峰值（Peak-to-Peak Value）是評估軸承松動、不對中、大質量部件失衡等故障的關鍵指標，它直接關系到構件承受的周期性應力幅值及可能的機械干涉風險。因此，位移信號分析重點關注峰峰值。
速度信號 (Velocity)：
物理意義：表征振動位移對時間的變化率（振動速率）。
適用場景：中速設備（10 Hz ≤ FR ≤ 1 kHz），如電機、泵、齒輪箱、中速風機等。
工程意義：速度信號的有效值（Root Mean Square Value, RMS）與振動能量直接相關，是衡量振動烈度（Vibration Severity）的國際通用標準。它對軸承磨損、潤滑不良、轉子不平衡、不對中等常見中頻故障敏感度較高。因此，速度信號分析主要采用有效值（RMS） 作為評估依據。
加速度信號 (Acceleration)：
物理意義：表征振動速度對時間的變化率（振動沖擊強度）。
適用場景：高速及沖擊性振動（FR > 1 kHz），如高速壓縮機、渦輪機械、齒輪嚙合沖擊、滾動軸承早期損傷（如點蝕、剝落）等。
工程意義：加速度信號對高頻沖擊成分極為敏感。其峰值（Peak Value）反映了瞬態沖擊力的最大值，是診斷軸承表面損傷、齒輪斷齒等產生沖擊型故障的關鍵指標。因此，加速度信號分析重點關注峰值，并常結合頻譜分析（FFT）、包絡分析（Envelope Demodulation）等技術提取故障特征頻率。
結論
滾動軸承的振動監測是一項系統工程，其有效性依賴于對測量方向、傳感器安裝位置與信號類型的合理選擇。本文系統闡述了：
三維振動方向的分解（軸向與徑向）及其工程簡化原則。
傳感器安裝的核心要求（靠近軸承、≤10mm）及其對信號質量（信噪比）的決定性影響。
位移（峰峰值，FR<10Hz）、速度（有效值RMS，10Hz≤FR≤1kHz）、加速度（峰值，FR>1kHz）三種基本振動信號類型的物理意義、適用工況及核心分析參數。
精確的振動監測與分析是實施設備預測性維護（Predictive Maintenance, PdM）的核心技術，能夠顯著提升故障早期預警能力，優化設備運行效率，延長關鍵部件使用壽命。隨著傳感技術、信號處理算法及人工智能的發展，振動分析的智能化與精準化水平將持續提升，為工業設備的安全可靠運行提供更強有力的保障。
